CFRPリサイクルソリューション
端材は終わりではない
次の 出発点
低速ブレードレス物理粉砕 · 炭素対炭素 · 繊維長径比を保持
高価な端材を「廃棄費用」から「代替原料」へ転換

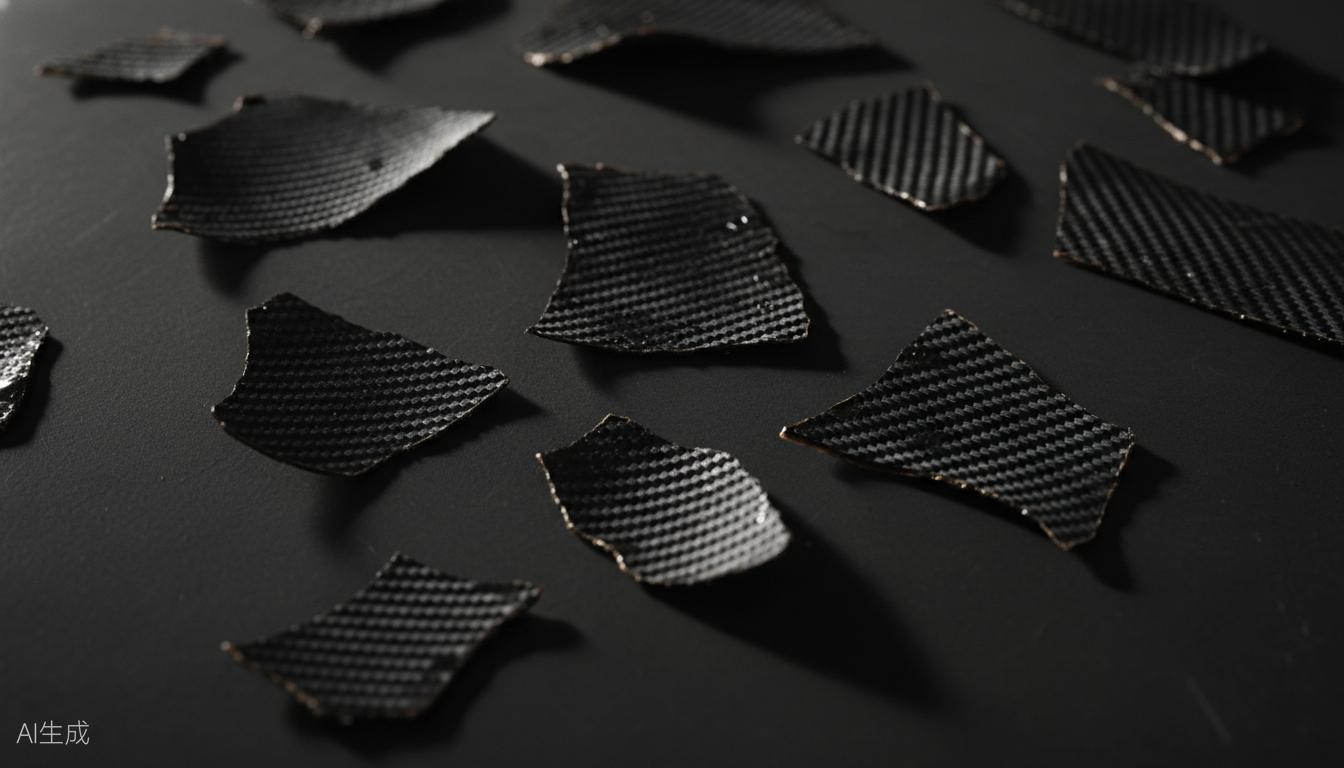

炭素繊維プリプレグ端材（未硬化樹脂含む）
原料
世界の炭素繊維生産能力
航空宇宙分野のプリプレグ端材率
低速粉砕回転速度
01 / 業界背景
世界の炭素繊維年間生産能力は15万トンを超えるが、端材の処理には依然としてコストがかかる
航空宇宙分野のプリプレグ工程では端材率が20～30%に達する。炭素繊維バージン原料は非常に高価であるため、端材を有償廃棄から代替原料に転換することで、即座に経済的価値が生まれる。
トン/年 世界生産能力
端材率 20–30%
02 / 技術課題
高価な原料、しかし端材は費用を消費し続ける
導電性粉塵リスク
炭素繊維粉塵は導電性があり、電気キャビネットやモーター内部に侵入すると短絡リスクが極めて高い。そのため、装置は完全密閉設計が必須となる。
過粉砕の罠
炭素繊維の価値は高い強度重量比にある。従来のボールミルや高速衝撃粉砕は繊維長径比を著しく破壊し、再生材の強化機能を損なわせる。
03 / ソリューション
ZFS-450専用プラットフォーム、炭素対炭素粉砕
高速衝撃粉砕とは異なり、低速粉砕は材料同士の相互圧縮によるサイズ低減を実現。繊維は非晶質粉末に粉砕されるのではなく、径方向に沿って脆性破壊されるため、長径比を最大限に保持できる。
低速ブレードレス物理粉砕
回転速度 <= 60 r/min
炭素繊維端材自体の高い硬度を利用して相互粉砕を行い、炭素繊維片同士の摩擦と圧縮が金属刃による切削を代替。これにより、高速衝撃粉砕による繊維長径比の破壊と刃具の極端な摩耗を根本的に回避する。
DAKY独自技術完全密閉液冷温度制御
循環液冷 · 精密温度制御
粉砕チャンバーに循環液冷システムを搭載し、加工温度を精密に制御。熱蓄積による炭素繊維表面の酸化や樹脂残留物の軟化を防止。完全密閉設計により導電性粉塵の電気安全リスクも同時に低減。
安全保護二重価値出力ライン
<10mm
短繊維
繊維長を保持し、自動車内装基材や3Dプリント用強化材に利用可能。
50–400メッシュ
粉末
均一な粒度で、スポーツ用品などの強化充填材用途に適する。
04 / 経済的メリット
「廃棄コスト」から「二重の経済的利益」へ
| 評価項目 | 外部委託廃棄処理 | DAKY ZFS-450自社処理ライン |
|---|---|---|
| 処理費用 | 外部委託処理費が継続的に発生。炭素繊維端材は特殊固形廃棄物に該当し、処理ルートが限定的で価格も上昇傾向にある。 | 設備導入後のランニングコストは主に電力と日常メンテナンス費用のみ。 |
| 原料価値 | 端材に回収価値はない。 | 再生短繊維と粉末はバージン炭素繊維原料の一部を代替可能。 |
| 総合効果 | 純粋なコスト項目。 | 廃棄処理費の削減＋原料調達費の削減、二重の効果で設備投資の早期回収を実現。 |
炭素繊維プリプレグは1キログラムあたり数十ドルに達する一方、端材は有償処理が必要。これは材料価値と処理コストの極端な逆転現象である。
⚠️ 上記は中規模複合材メーカーを想定した経済効果のフレームワークです。炭素繊維価格はグレード、形状、市場相場により大きく変動します。お客様の材料に合わせたカスタマイズROI試算についてはDAKYまでお問い合わせください。
05 / 応用分野
高価値な炭素繊維端材が集中する業界向け
航空宇宙複合材製造
プリプレグ裁断端材率が最大30%に達し、原料コストが極めて高いため、あらゆる代替ソリューションが強力なROIを生み出す。
端材率最大30%
自動車複合材部品
CFRPの車体構造部品・準構造部品への採用拡大に伴い、端材発生量も急速に増加している。
CFRP採用が急速に拡大
スポーツ用品製造
カーボンラケット、自転車フレームなどの製品製造過程で、集中的な端材が発生する。
端材量が多くかつ集中的
拡張可能な設備 · 再現可能なプロセス · 転用可能なテスト
ZFSシリーズは小ロット試験から大規模連続生産まで対応可能。低速ブレードレス粉砕と液冷温度制御の技術ルートは、多様な炭素繊維端材形態に適応する。
06 / 製品
端材から高付加価値再生原料へ
原料
- 炭素繊維プリプレグ端材（未硬化樹脂含む）
- 炭素繊維布裁断端材
- 炭素繊維フェルト端材
- 樹脂含浸炭素繊維
- ピッチ系炭素繊維
製品
<10mm 短繊維
繊維長を保持し、力学性能の保持率が高い。
50–400メッシュ粉末
均一な粒度で、下流用途に応じて調整可能。
下流用途
自動車ドア内装基材
スポーツ用品強化材
3Dプリント強化フィラメント
07 / よくある質問
よくある技術質問
ZFS-450は完全密閉の粉砕チャンバー設計を採用し、すべての電気部品とモーターを粉砕エリアから物理的に隔離。さらに液冷温度制御と静電気防止接地により、導電性粉塵が電気系統に到達するリスクを低減しています。
DAKYの「炭素対炭素」粉砕原理は、端材同士の相互摩耗を利用します。高速衝撃粉砕と比較して繊維長径比の保持効果が顕著に優れています。ただし、最終的な結果は原料形態と目標粒度によって異なります。
低温物理粉砕は熱影響を低減し、炭素繊維表面の酸化やプリプレグ樹脂の軟化を回避。粉体品質の安定化とその後の資源化利用効果の向上に寄与します。
対応しています。DAKYはお客様の材料種類、生産能力目標、出料粒度、現場条件に基づき、サンプルテスト、単機選定からライン全体のご提案まで対応可能です。
